1、本系列产品防护等级均达到IP55；

2、电机冷却方式为IC411（自扇冷式）；

3、交流制动器作了精心设计，除带电部分封浇在环氧树脂壳体内之外，在与电机组装时将制动器安装在一个完全密封的结构部件内，能有效的防止棉纱、纸屑、沙尘、油垢、铁屑、粉末等杂物进入制动器内部，从而延长了使用寿命；

4、交流制动器具有起动反应快，制动时间短，可靠制动力矩可调节等优点；

5、具有灵活手动释放装置，自锁或临时手扳脱开任意选择（现图一为手扳）；

6、交流制动器与电动机使用同一电源电压，无交直流转换的整流装置，避免交直流转换，使用方便；

7、电机绝缘等级为B、F级，制动器绝缘等级为F级；

8、采用双位接线盒，即电机和制动器分别使用独立接线板；

9、电机的安装尺寸和功率等级完全符合JB/T6456行业标准和IEC-72国际标准；

10、63～71为铝壳电机，80～160为铝壳或铸铁壳电机，180为铸铁壳电机。

产品描述

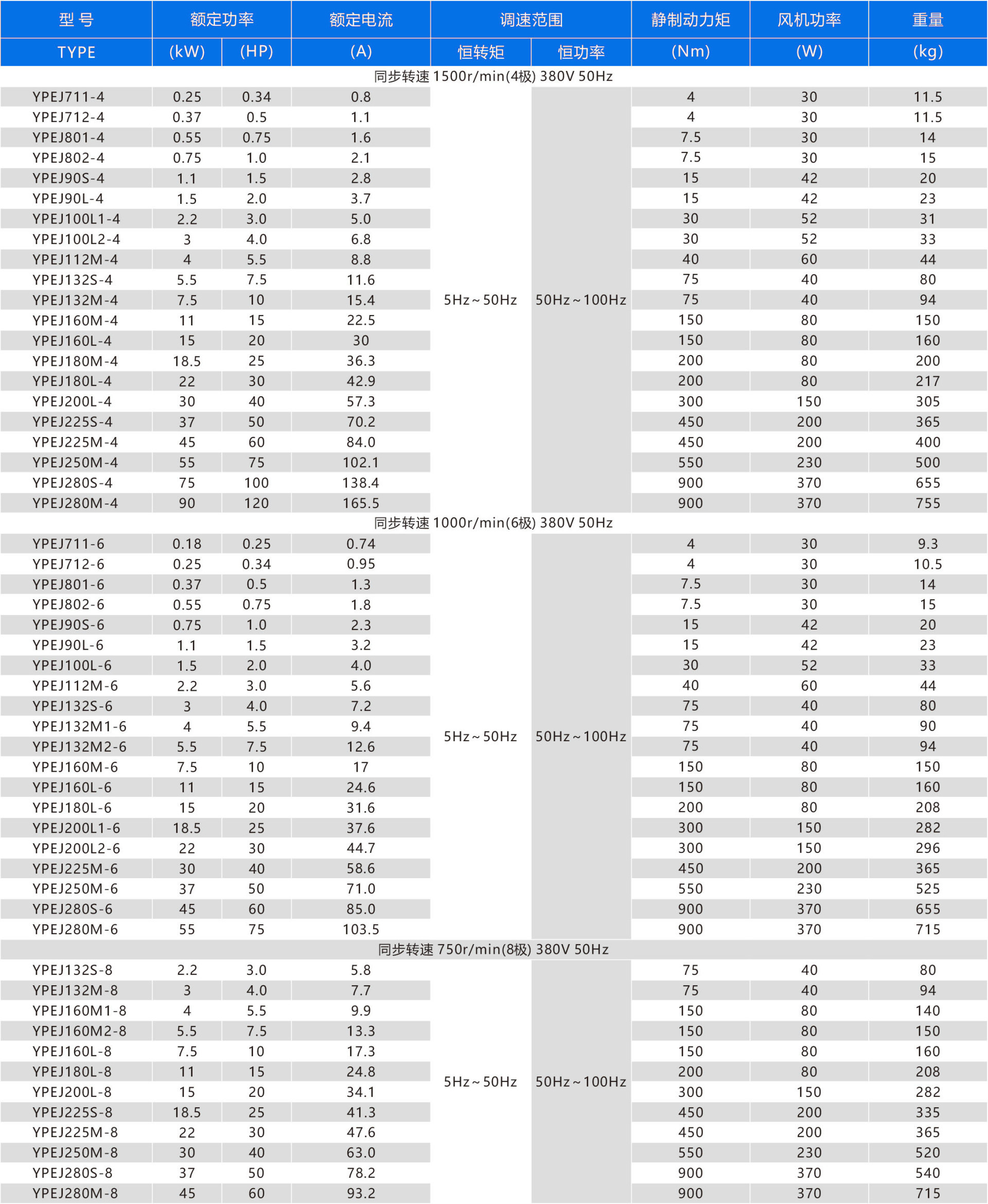

技术参数

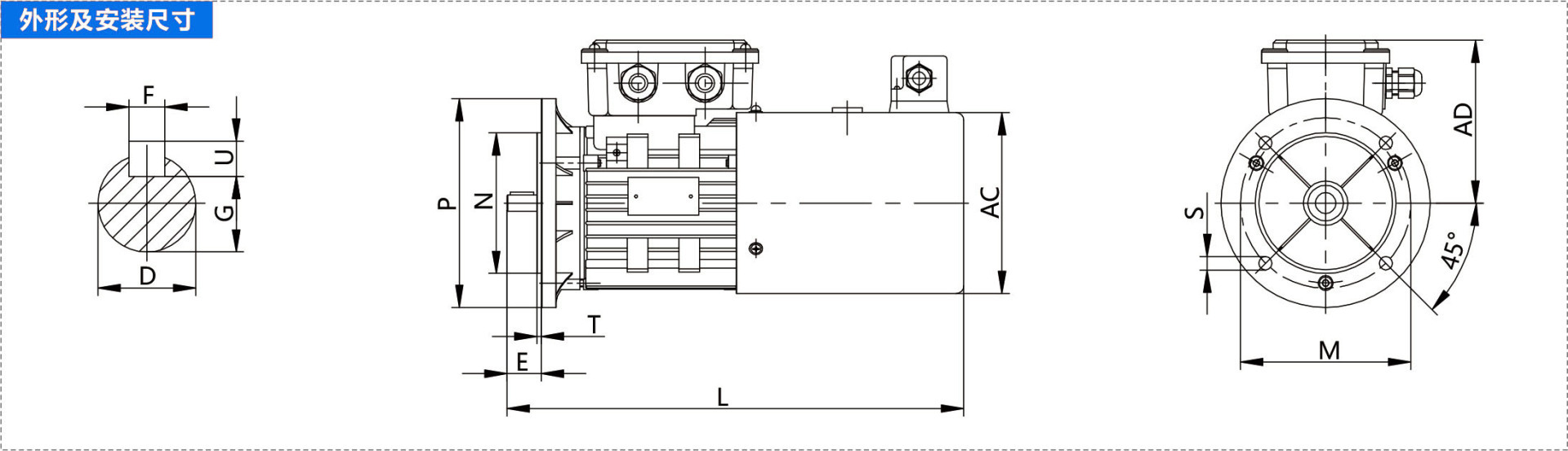

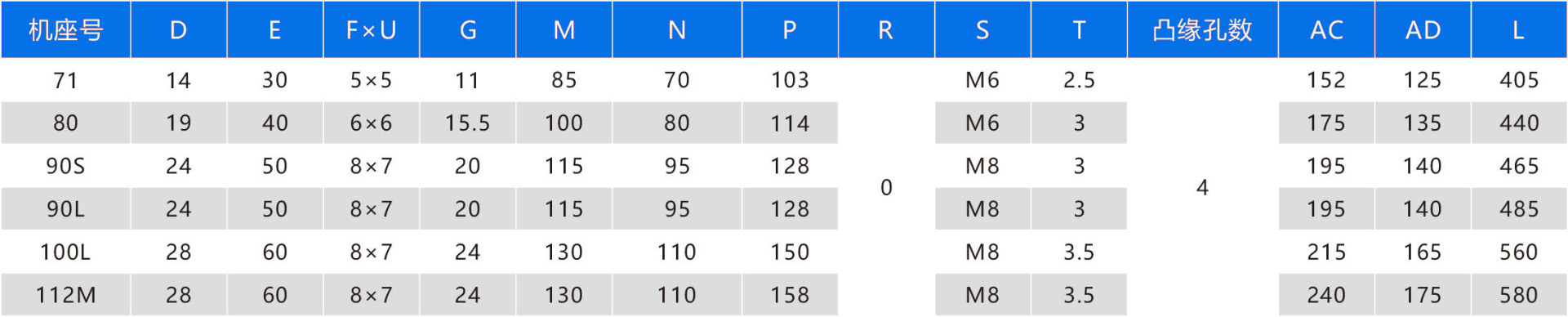

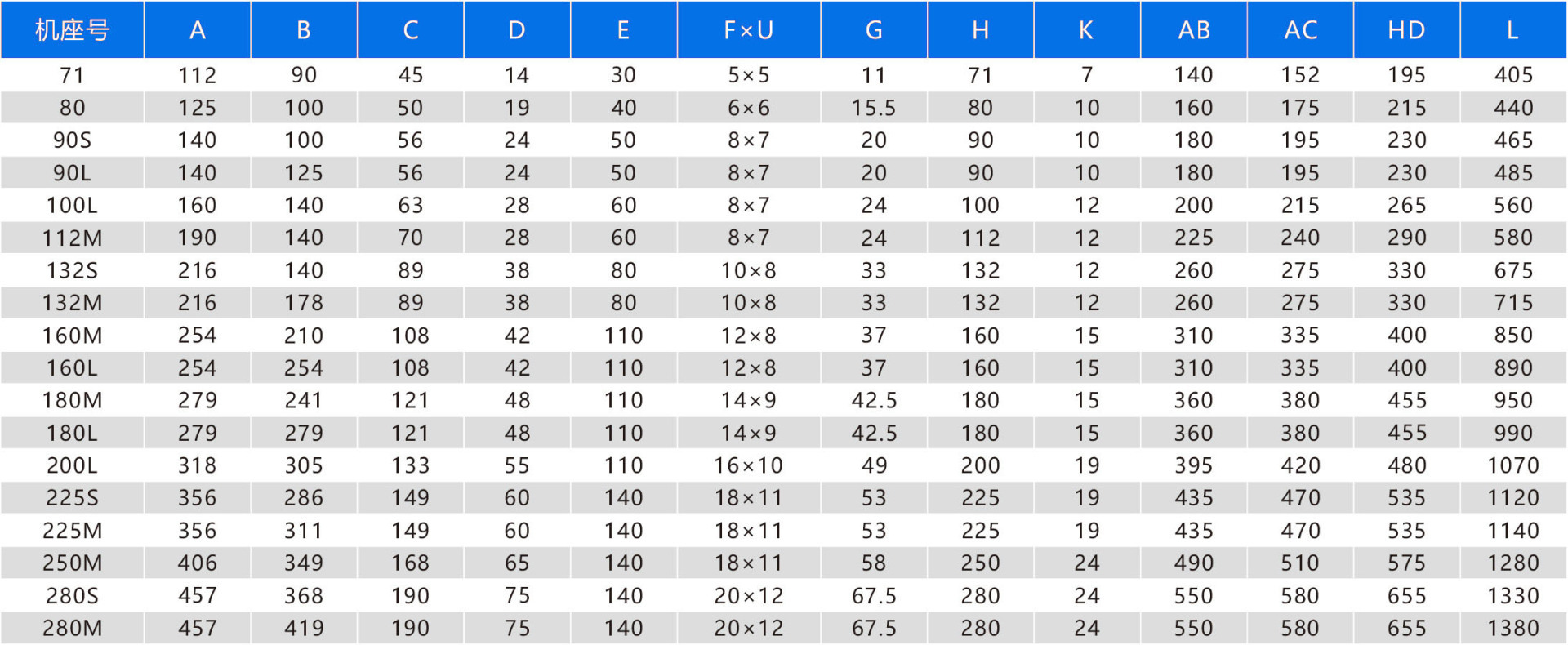

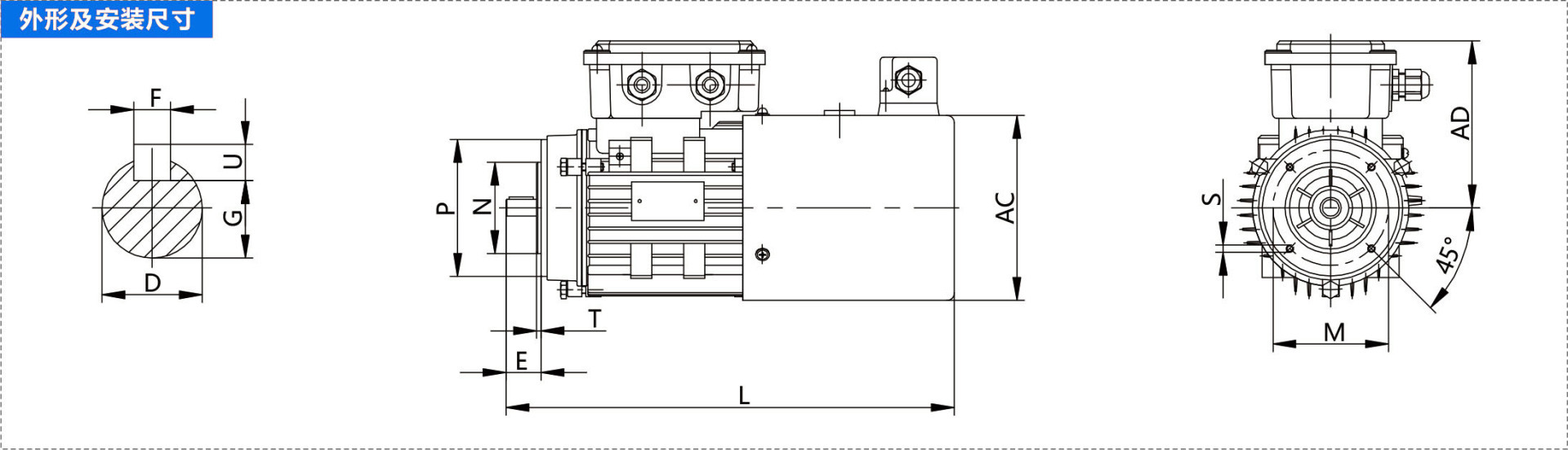

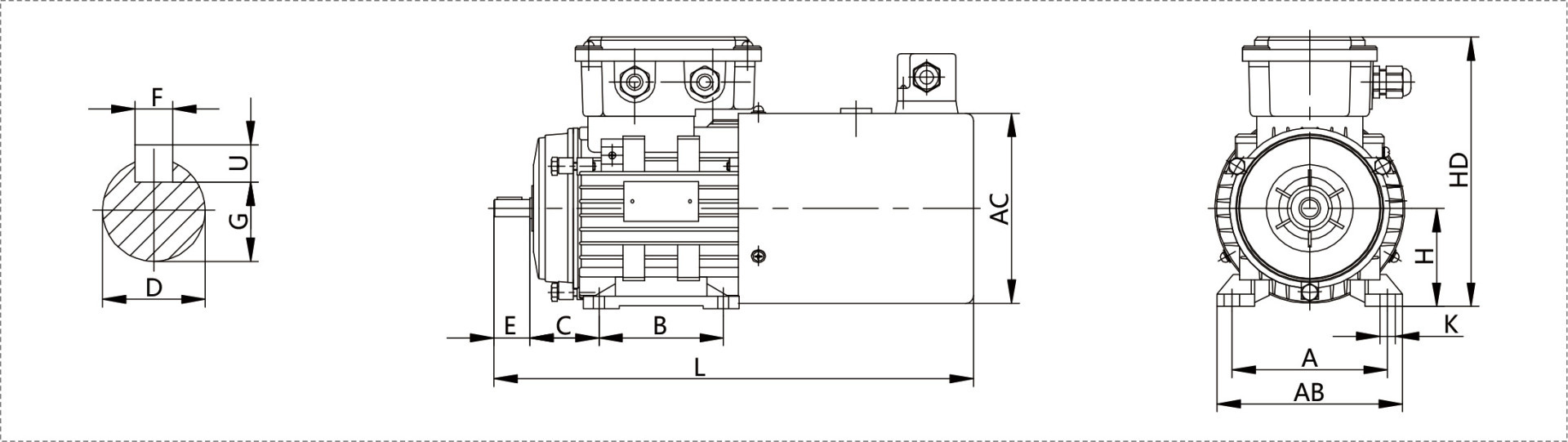

外形及安装尺寸

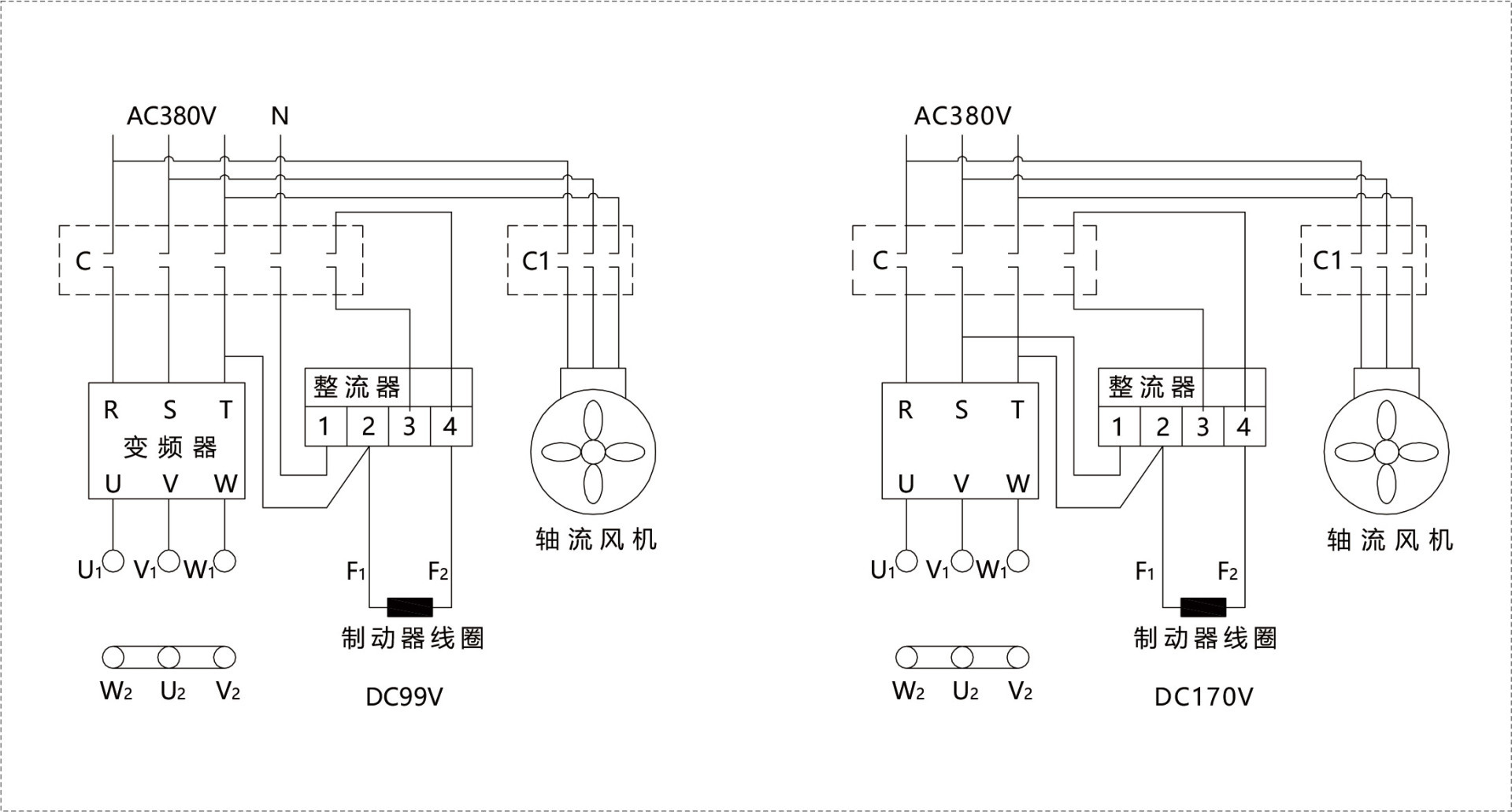

接线方法
间隙及力矩调节
常见故障及排除
样本及视频下载

- 商品名称: YPEJ系列变频调速电磁制动三相异步电动机
- 商品编号: YJ-020
产品简介

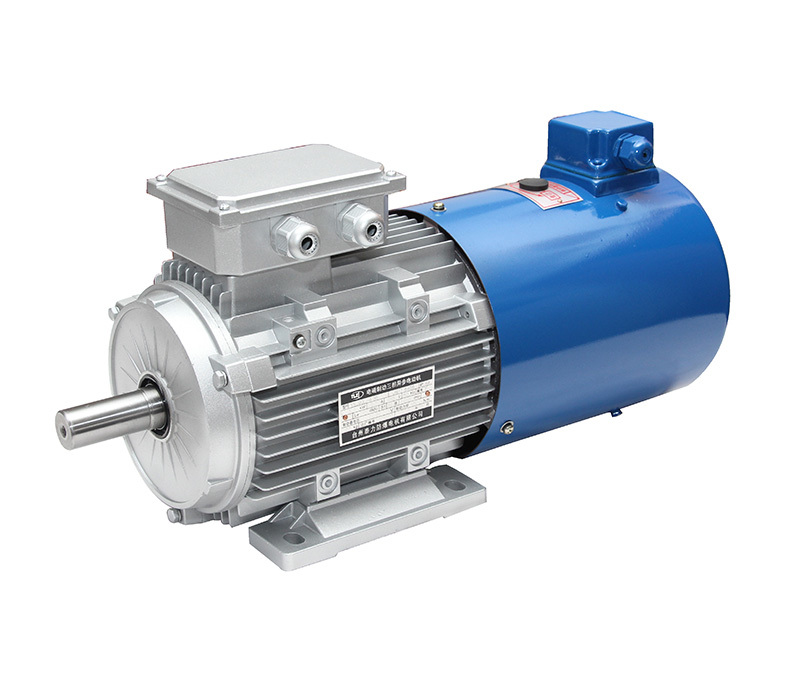

YPEJ系列变频调速电磁制动三相异步电动机是由YP系列变频调速三相异步电动机、DZM系列直流电磁制动器和冷却风机组合而成，是一款适用于变频调速的电机。

使用场合

本系列电机适用于轻工、纺织、电镀流水线等需要机械传动的行业，实现调速、准确定位、往复运转等动作。

工作原理

通电时，电磁铁产生强大的电磁力吸合衔铁板压缩制动弹簧，摩擦盘两对偶面脱离了衔铁板和电机后端盖平面的压力，电动机就能灵活转动。失电时，通过制动弹簧压力，加压于衔铁板，使其紧压摩擦盘，产生强大的摩擦制动力矩，使旋转的电机迅速制动，达到准确的定位。

产品特点

1、本系列产品防护等级均达到IP55；

2、电机冷却方式IC416；

3、释放装置为外置，手动释放灵活方便；

4、绝缘等级为F级；

5、电机的安装尺寸和功率等级完全符合JB/T6456行业标准和IEC-72国际标准；

6、71电机外壳为铝合金，80～160电机外壳为铝合金或铸铁，180及以上电机外壳为铸铁。

使用条件

1、额定电压：标准产品为AC380V 50Hz；

2、工作方式：S1（连续工作制）；

3、海拔高度不超过1000m；

4、环境温度：-15℃～40℃；

5、在月平均最低温度不高于25℃时，最湿月平均最高相对湿度为95%；

6、调速范围：5Hz～50Hz为恒转矩调速，50Hz～100Hz为恒转速调速。

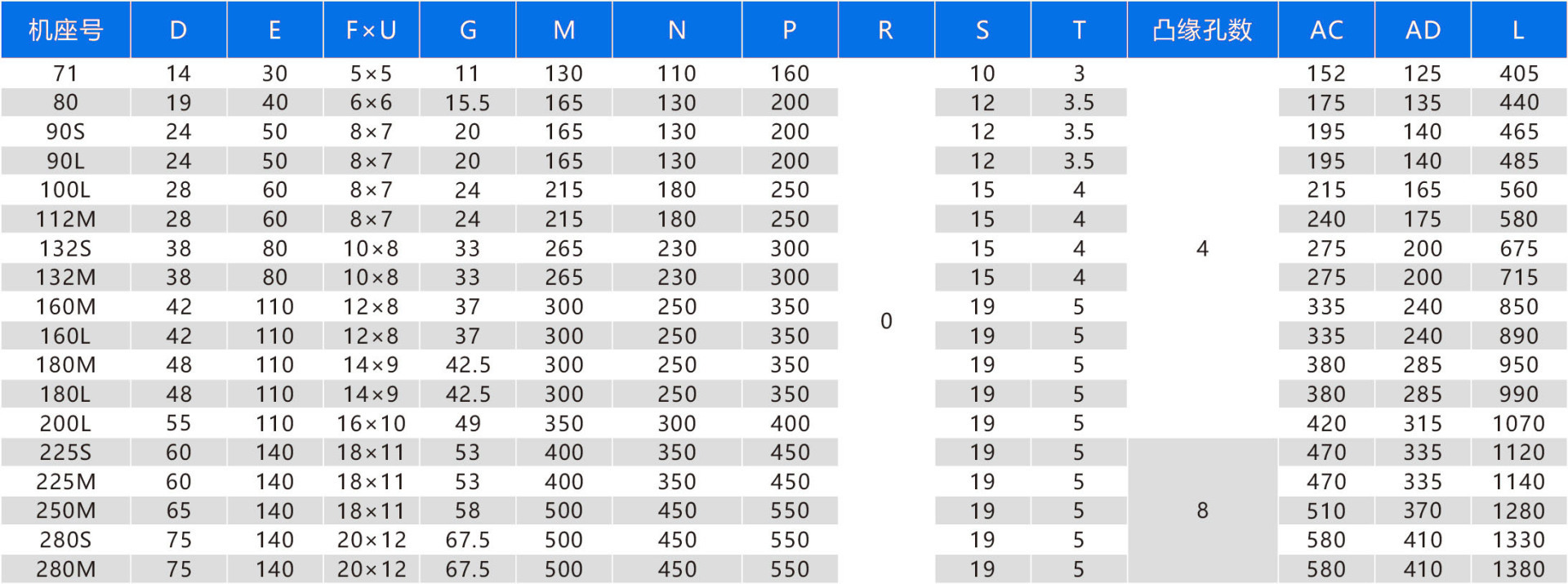

B3型机座带底脚，端盖无凸缘的电动机

B5型机座不带底脚，端盖上有凸缘（带通孔）的电动机 R为凸缘配合面至轴伸肩的距离

B14型机座不带底脚，端盖上有凸缘（小法兰带螺孔）的电动机 R为凸缘配合面至轴伸肩的距离
1、电机功率在55kW及以下为Y接法，功率在55kW以上为Δ接法；
2、制动器部分，配机座号100及以下电机为DC99V，配机座号112及以上电机为DC170V；
3、快制动接法如下

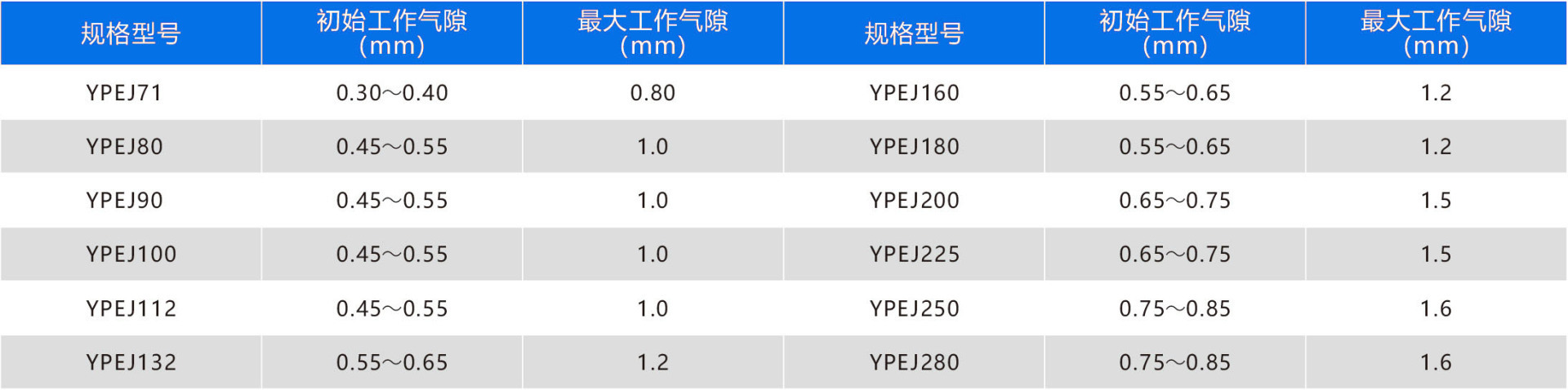

1、本系列各规格电机中所配制动器的气隙值（δ）

2、气隙的检查

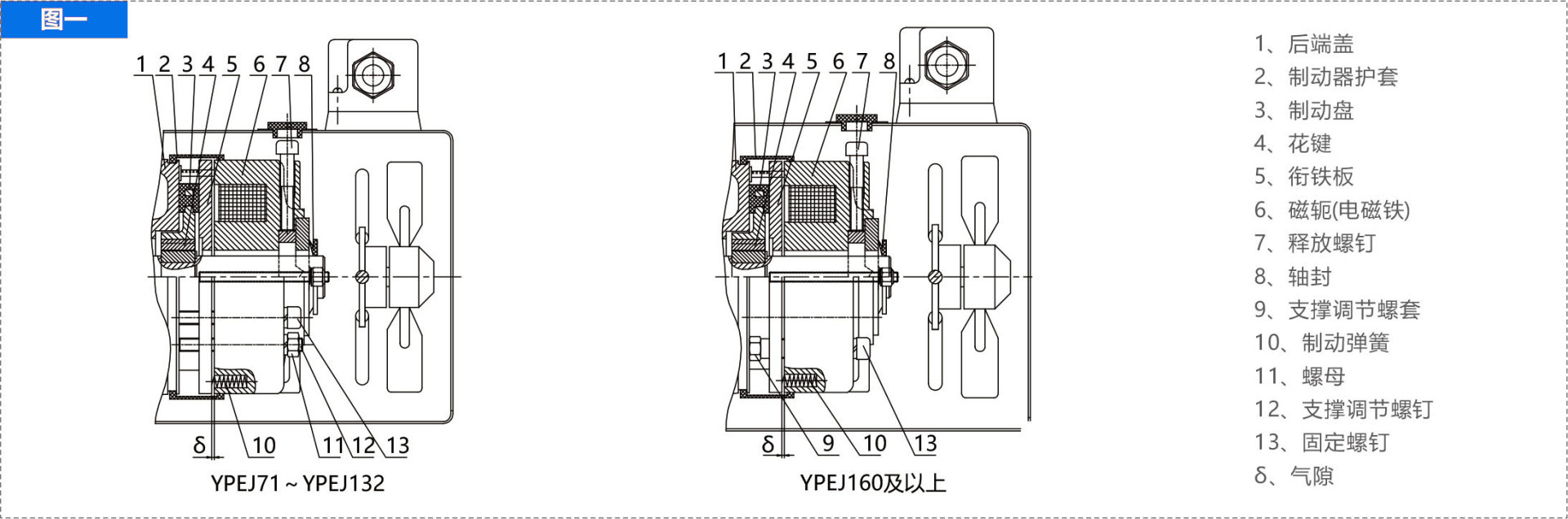

如图一所示，衔铁5与电磁铁6之间活动的距离称为气隙（δ）。正常工作气隙（δ）不超过规定的气隙值。电机出厂时都调整在初始工作气隙范围内，运行一段时间后，由于摩擦片磨损使气隙值加大，会影响制动器正常的吸合和制动效果，所以在电机使用一段时间后，按大气隙值选择塞尺尺寸,对气隙（δ）的大小进行检查。检查时，可直接将选好尺寸的塞尺塞进气隙（δ）中，如塞进，说明气隙（δ）已过大，要进行调整。

3、气隙的调整

YPEJ71～YPEJ132调整方法：如图一所示，按规定的初始工作气隙值选择塞尺厚度，松开螺母11，稍稍松开固定螺钉13，松开支撑调节螺钉12，将塞尺放进被松开的螺杆旁边的气隙（δ）中，慢慢旋进固定螺钉13，压紧塞尺，然后将支撑调节螺钉12顶紧端盖平面，拔出塞尺。固定螺钉13有三组，按上述的方法将三组螺钉边上的气隙值都调整到初始工作气隙值，三处气隙值均匀，然后旋紧螺母11。

YPEJ160及以上调整方法：按规定的初始工作气隙值选择塞尺厚度，松开固定螺钉13，松开支撑调节螺套9，将塞尺放进固定螺钉13旁边的气隙中，慢慢旋进固定螺钉13，压紧塞尺，然后将支撑调节螺套9顶紧端盖（1）平面，拔出塞尺。固定螺钉13有六组，按上述方法将等分120°的三组螺钉边上的气隙都调整到初始工作气隙值，三处气隙值均匀，然后调整另外三组固定螺钉旁边的气隙（δ），并旋紧固定螺钉13和支撑调节螺套9。调整后的气隙，要用塞尺检查一次，防止气隙不均匀。气隙调整如没有塞尺，可用相似厚薄的铁皮等代用。

序号	故障现象	检查部位和方法	解决措施
1	制动器不吸	(1)检查气隙（δ）是否超过气隙值; (2)用万用表测励磁线圈的电阻，是否断线。 (3)整流器直流输出电源是否正常； (4)制动器引出线接头是否松动； (5)制动器长期使用,衔铁电磁铁表面有粉尘堵塞气隙；	(1)已超过则重新调整气隙（δ）； (2)有断线修复或更换磁轭； (3)更换整流器； (4)重新拧牢； (5)拆开后,清除表面异物；
2	刹车不灵刹不牢	(1)摩擦片磨损，工作气隙变大，力矩下降； (2)摩擦片损坏； (3)负载惯量太大，超过制动力矩；	(1)、重新调整气隙（δ）； (2)、更换新的摩擦盘； (3)、重新选电机型号。
3	电机发热	(1)负载过重，超过铭牌规定电流； (2)使用变频器电源，在低频段使用时间过长； (3)电机进风处和风叶上是否有棉絮、纱丝和纸屑等杂物堵死冷却风源； (4)检查电源和电机有否缺相。	(1)把负荷降小，控制在额定负载内，或重新考虑电机选型； (2)外装附加风机； (3)清除电机进风处和风叶上棉絮等杂物； (4)给予修复。
4	手动释放后，转轴转不动	(1)气隙不均匀，衔铁、制动盘和电磁铁已卡死 (2)摩擦盘被（齿轮箱流过来的或其它地方的）油粘住了。 (3)制动器长期不使用,电机端盖平面摩擦片锈牢。	(1)重新调节气隙； (2)拆开取下摩擦盘，擦干后再组装。 (3)拆开后,清除锈斑,重新组装,即能正常工作。

文件名	大小	上传日期	详细
YPEJ系列变频调速电磁制动三相异步电动机	846KB	2021/3/10	点击下载
操作视频	100M	2021/3/10	点击下载
