YEJ系列电磁制动三相异步电动机
交流制动器具有起动反应快，制动时间短，可靠制动力矩可调节
产品编号：
YJ-018
分类:
关键词： YEJ系列电磁制动三相异步电动机
详细信息
1、本系列产品防护等级均达到IP55；
2、电机冷却方式为IC411（自扇冷式）；
3、交流制动器作了精心设计，除带电部分封浇在环氧树脂壳体内之外，在与电机组装时将制动器安装在一个完全密封的结构部件内，能有效的防止棉纱、纸屑、沙尘、油垢、铁屑、粉末等杂物进入制动器内部，从而延长了使用寿命；
4、交流制动器具有起动反应快，制动时间短，可靠制动力矩可调节等优点；
5、具有灵活手动释放装置，自锁或临时手扳脱开任意选择（现图一为手扳）；
6、交流制动器与电动机使用同一电源电压，无交直流转换的整流装置，避免交直流转换，使用方便；
7、电机绝缘等级为B、F级，制动器绝缘等级为F级；
8、采用双位接线盒，即电机和制动器分别使用独立接线板；
9、电机的安装尺寸和功率等级完全符合JB/T6456行业标准和IEC-72国际标准；
10、63～71为铝壳电机，80～160为铝壳或铸铁壳电机，180为铸铁壳电机。
- 产品描述

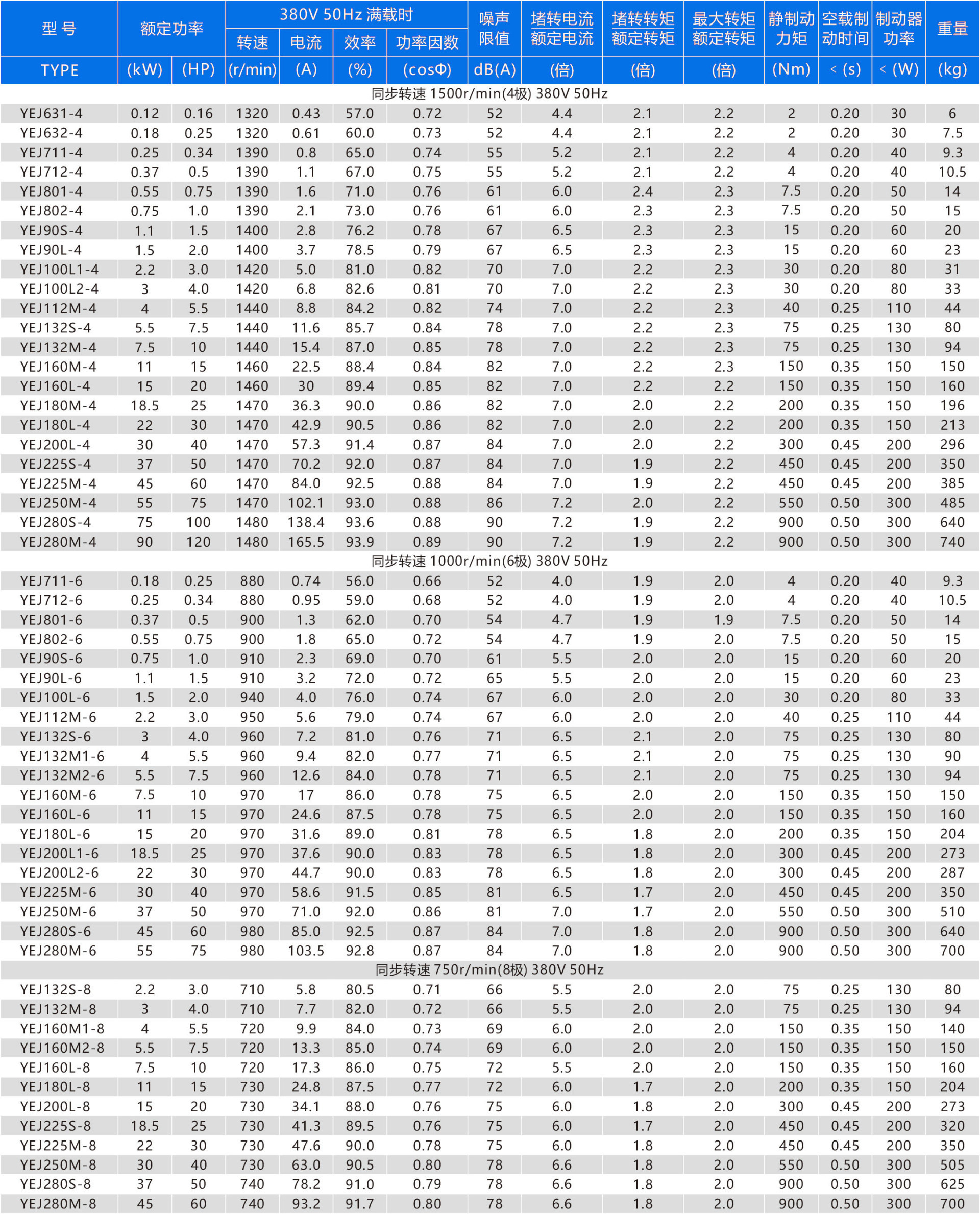

- 技术参数
- 外形及安装尺寸
- 接线方法
- 间隙及力矩调节
- 常见故障及排除
- 样本及视频下载
-
- 商品名称: YEJ系列电磁制动三相异步电动机
- 商品编号: YJ-018
产品简介
YEJ系列电磁制动三相异步电动机是根据国家标准JB/T6456要求精心设计的制动电机。由通用的（Y2系 列）三相异步电动机和DZM系列直流电磁制动器两大部分组合而成。其功率等级及安装尺寸均符合JB/T6456 行业标准和IEC72国际标准。本系列产品已获得ISO9001体系认证和CCC产品认证证书。
使用场合
本系列电机适用于不易燃、易爆和不含腐蚀性气体的环境，有快速制动、准确定位、往复运转、防止滑行 等要求的各种机械中作主转动或辅助传动，如升降机械、运输机械、印刷机械、食品机械、建筑机械、木工机械、减速机械和冶金机械等。
工作原理
通电时，电磁铁产生强大的电磁力吸合衔铁板压缩制动弹簧，摩擦盘两对偶面脱离了衔铁板和电机后端盖平面的压力，电动机就能灵活转 动。失电时，通过制动弹簧压力，加压于衔铁板，使其紧压摩擦盘，产生强大的摩擦制动力矩，使旋转的电机迅速制动，达到准确的定位。
产品特点
1、本系列产品防护等级均达到IP55；
2、电机冷却方式为IC411（自扇冷式）；
3、具有灵活手动释放装置；
4、电机部份绝缘等级分为B级和F级，制动器均为F级；
5、电机的安装尺寸和功率等级完全符合JB/T6456行业标准和IEC-72国际标准；
6、63～71为铝壳电机，80～160为铝壳或铸铁壳电机，180～280为铸铁壳电机。
使用条件
1、额定电压：标准产品为AC380V 50Hz，或者可根据客户要求设计；
2、工作方式：S1（连续工作制）；
3、海拔高度不超过1000m；
4、环境温度：-15℃～40℃；
5、在月平均最低温度不高于25℃时，最湿月平均最高相对湿度为95%。
-
-

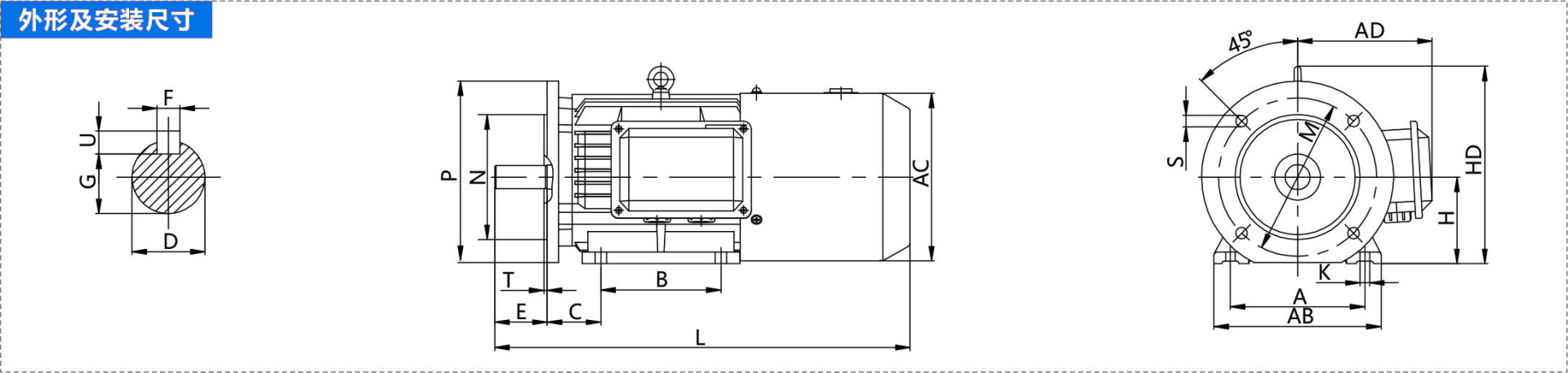

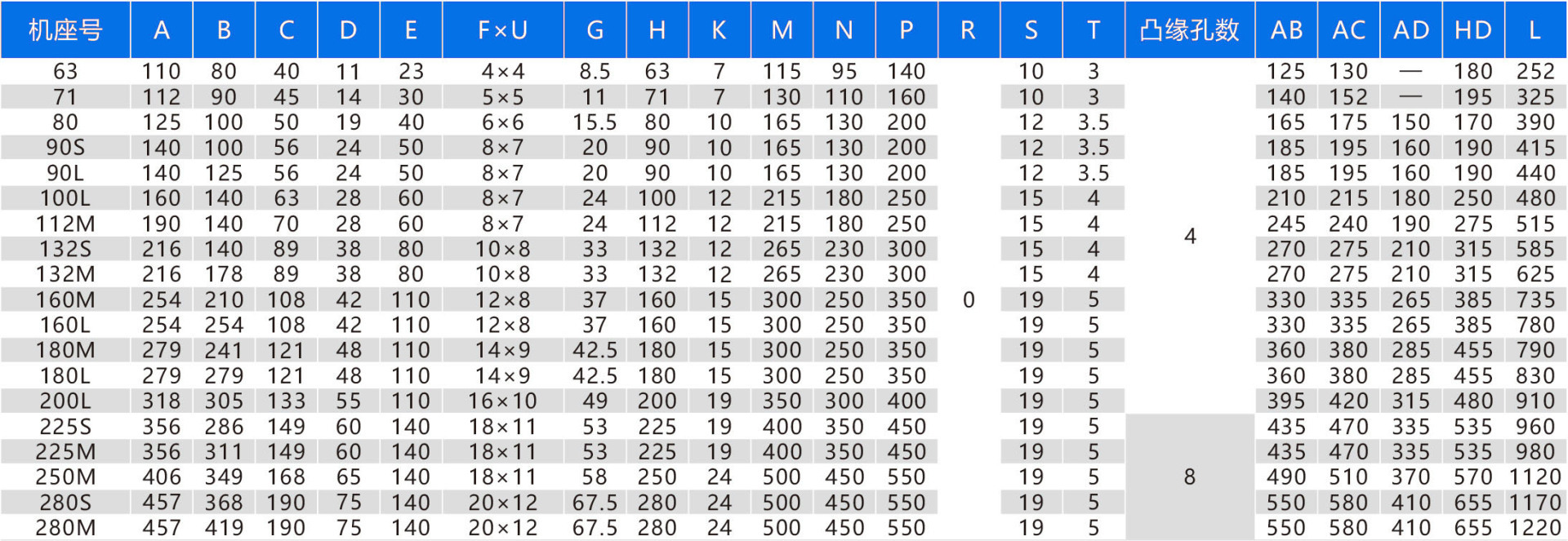

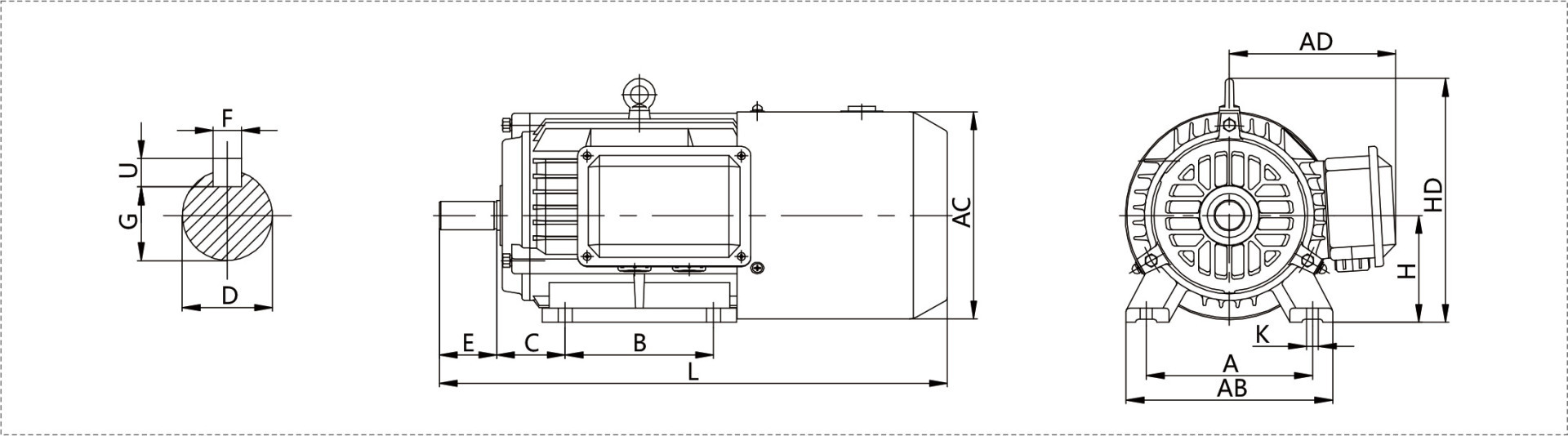

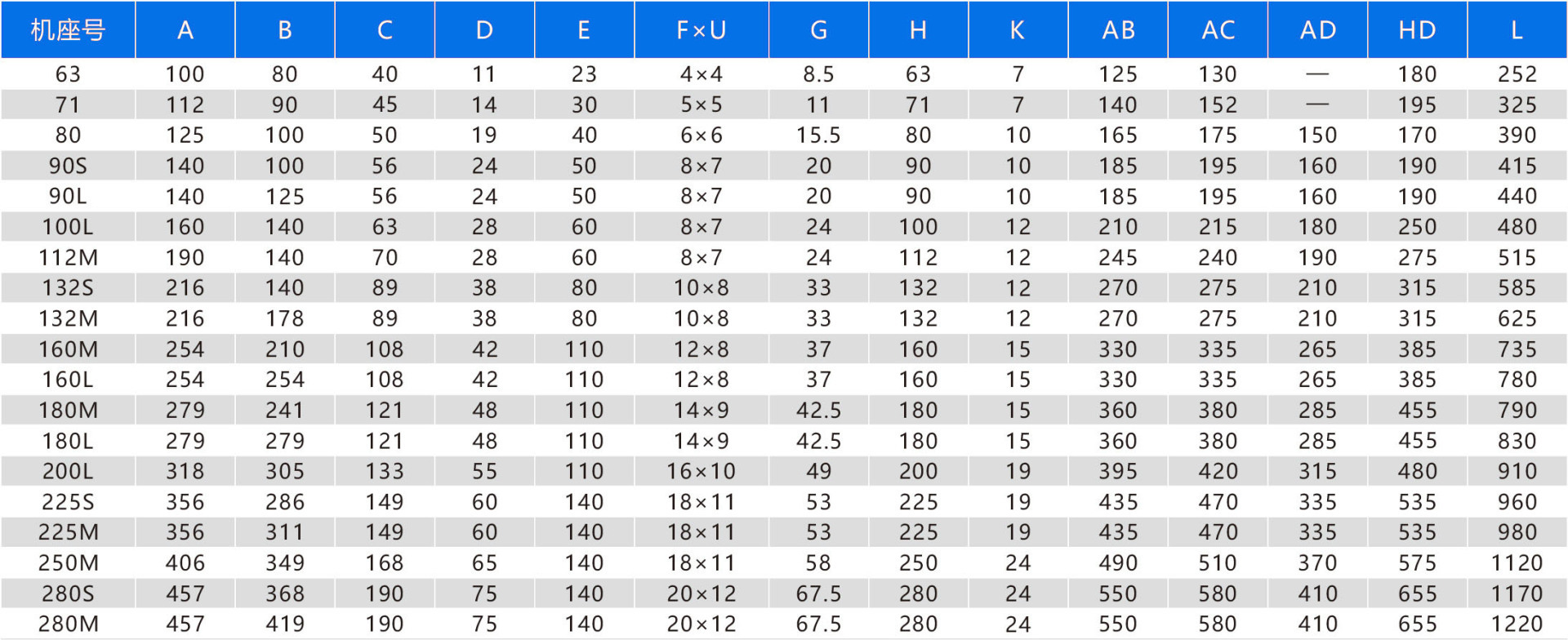

B3型机座带底脚，端盖无凸缘的电动机

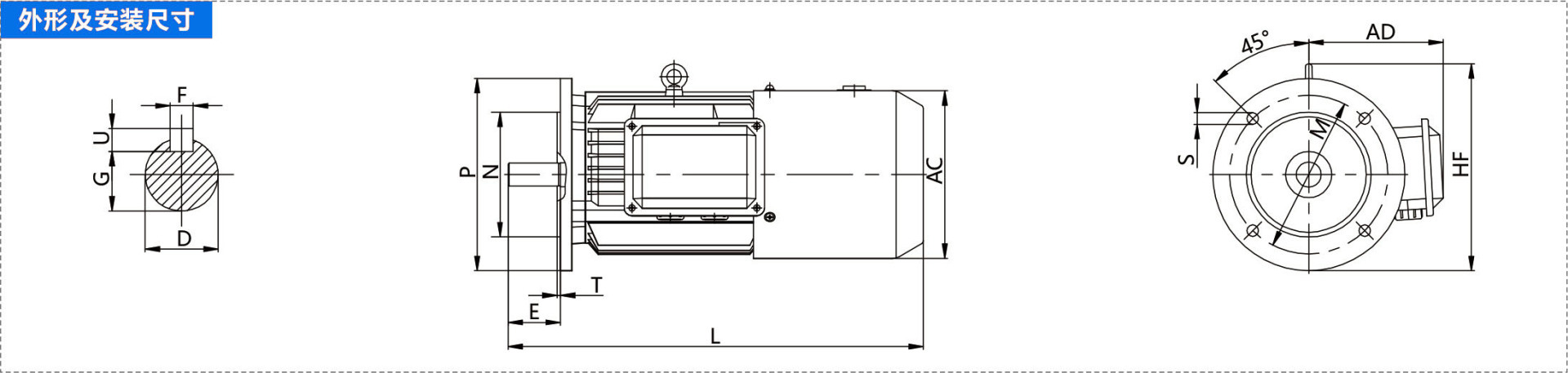

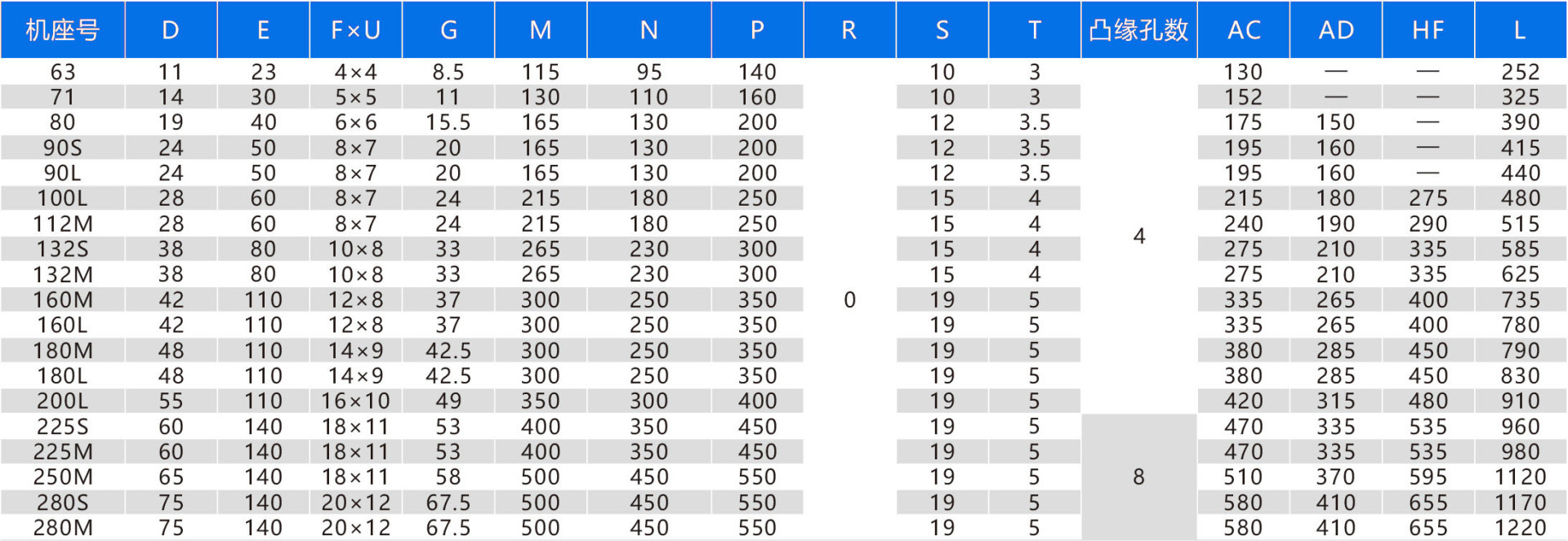

B5型机座不带底脚，端盖上有凸缘（带通孔）的电动机 R为凸缘配合面至轴伸肩的距离
B14型机座不带底脚，端盖上有凸缘（小法兰带螺孔）的电动机 R为凸缘配合面至轴伸肩的距离
-
1、电机部分，3kW及以下出厂时为Y接法,其余为Δ接法；

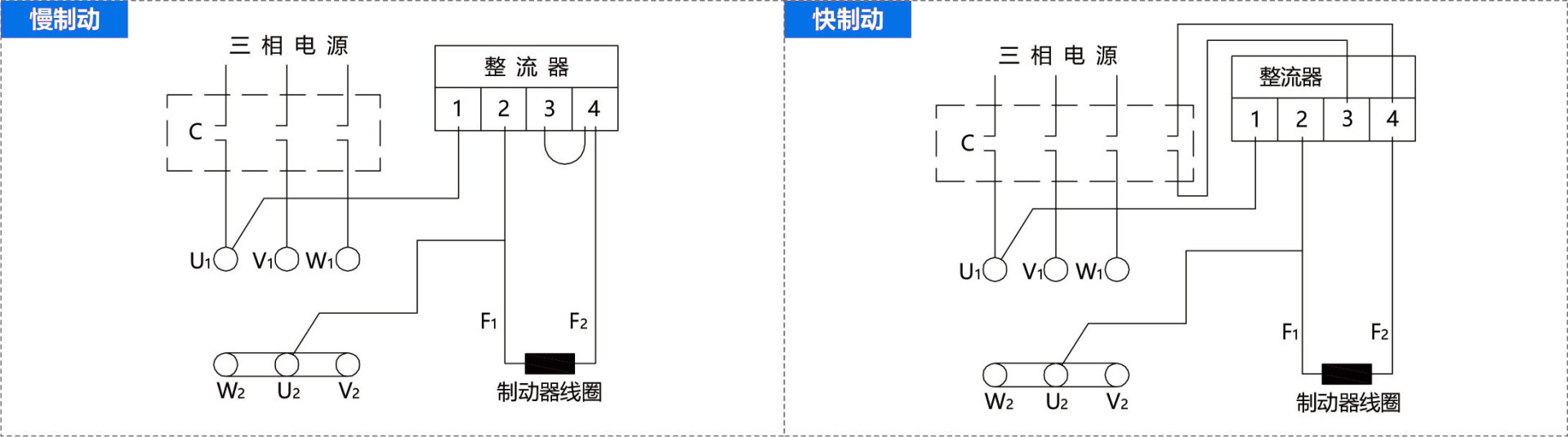

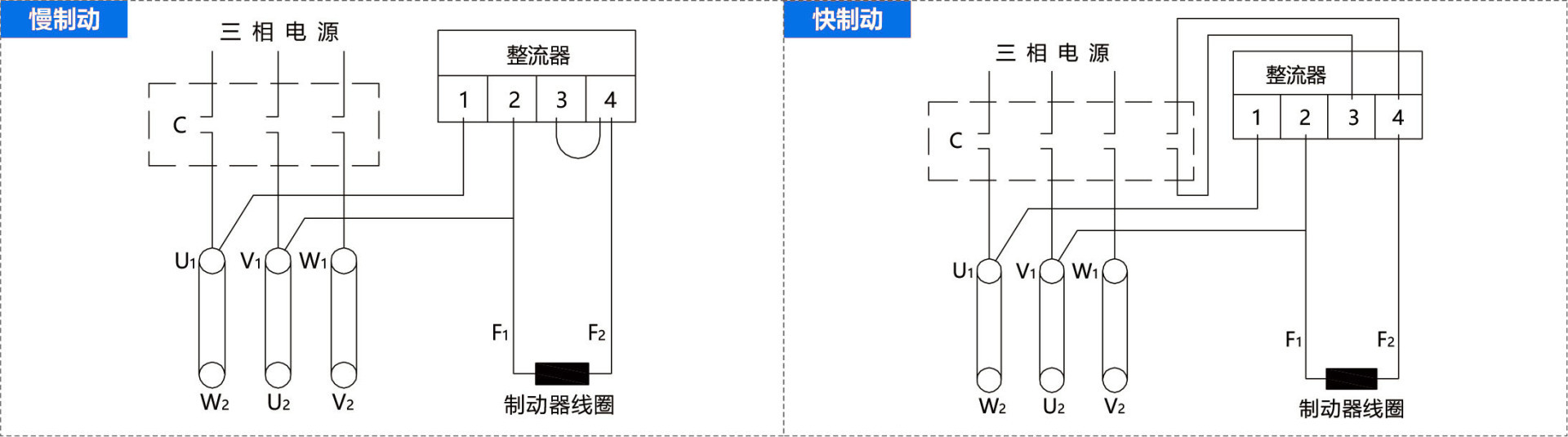

2、制动器部分，配机座号100及以下电机为DC99V，配机座号112及以上电机为DC170V。电机为Y接法，制动器为DC99V接法如下：

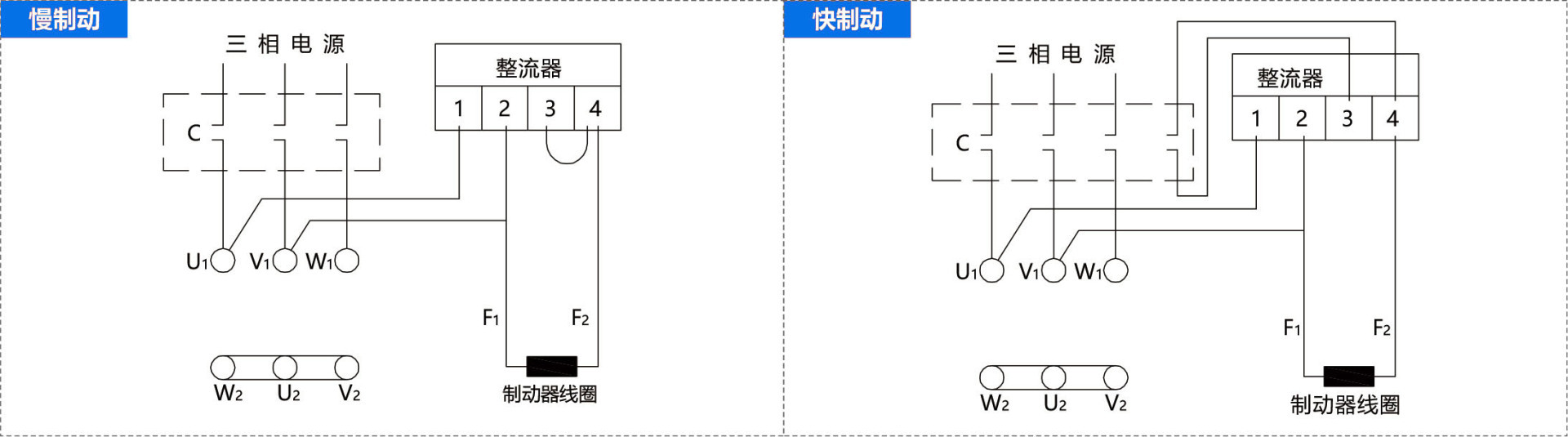

电机为Δ接法，制动器为DC170V接法如下：
电机为Y接法，制动器为DC170V接法如下：
-

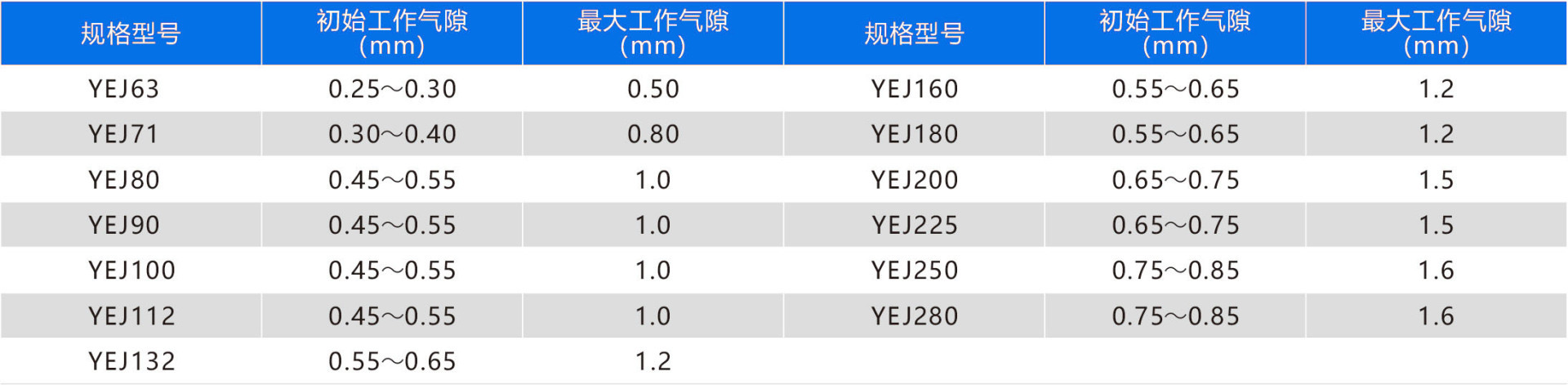

1、本系列各规格电机中所配制动器的气隙值（δ）
2、气隙的检查

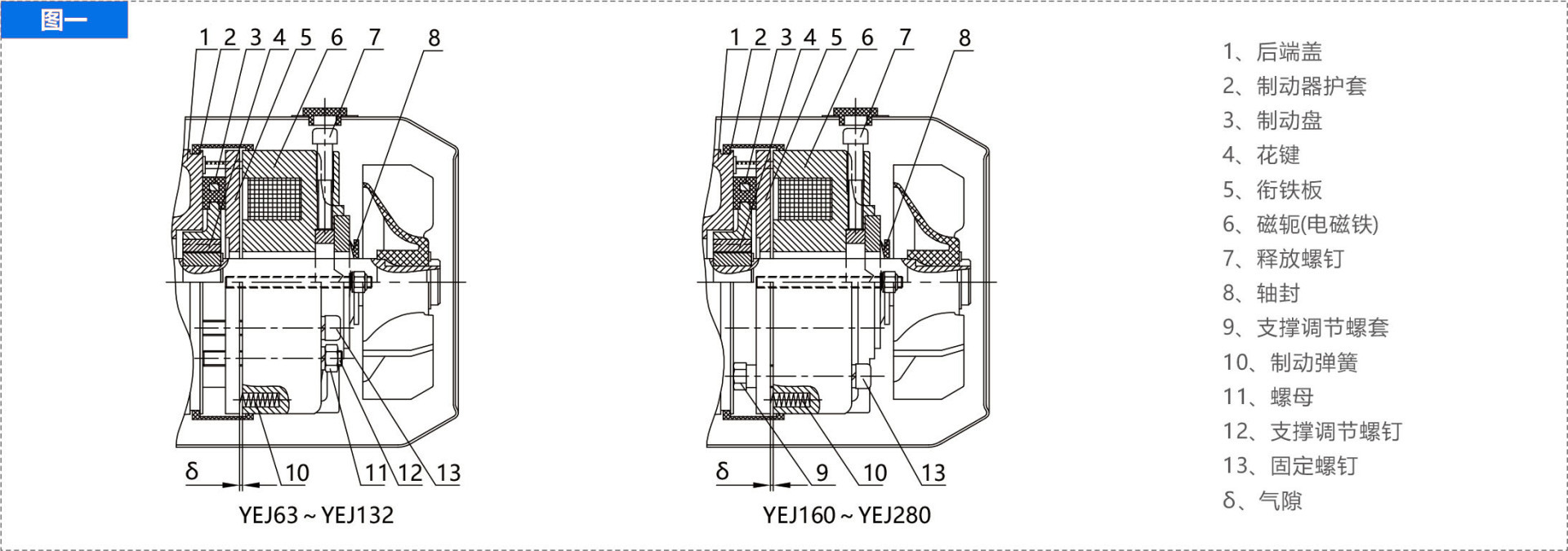

如图一所示，衔铁板5与电磁铁6之间活动的距离称为气隙（δ）。正常工作气隙（δ）不超过规定的气隙值。电机出厂时都调整在初始工作气隙范围内，待运行一段时间后，由于摩擦片磨损使气隙值加大，会影响制动器正常的吸合和制动效果，所以在电机使用一段时间后，按工作气隙值，选择塞尺尺寸对气隙（δ）大小进行检查。检查时，可将选好尺寸的塞尺塞进气隙（δ）中，如塞进，说明气隙已过大，要进行调整。
3、气隙的调整
YEJ63～132调整方法：如图一所示，按规定的初始工作气隙值选择塞尺厚度，松开螺母11，稍稍松开固定螺钉13，松开支撑调节螺钉12，将塞尺放进被松开的螺杆旁边的气隙（δ）中，慢慢旋进固定螺钉13，压紧塞尺，然后将支撑调节钉12顶紧端盖平面，拔出塞尺。固定螺钉13有三组，按上述的方法将三组螺钉边上的气隙值都调整到初始工作气隙值，三处气隙值要均匀，然后旋紧螺母11。
YEJ160～280调整方法：
如图一所示，按规定的初始工作气隙值选择塞尺厚度，稍稍松开固定螺钉13，松开支撑调节螺套9大约1-2mm，将塞尺放进被松开固定螺钉旁边的气隙中，慢慢旋进固定螺钉13，压紧塞尺，然后将支撑调节螺套9顶紧后端盖（1）平面，拔出塞尺。固定螺钉13有六组，按上述方法将等分120°的三组螺钉边上的气隙都调整到初始工作气隙值，三处气隙值要均匀，然后调整另外三组固定螺钉旁边的气隙（δ），并旋紧固定螺钉13和支撑调节套9。调整后的气隙，要用塞尺检查一次，防止气隙的不均匀性。气隙调整如没有标准塞尺，可用相似厚薄的铁皮等代用。 -
序号 故障现象 检查部位和方法 解决措施 1 制动器不吸 (1)检查气隙是否超过气隙值;
(2)用万用表测励磁线圈的电阻，是否断线。
(3)整流器直流输出电源是否正常；
(4)制动器引出线接头是否松动；
(5)制动器长期使用,衔铁电磁铁表面有粉尘堵塞气隙。(1)已超过则重新调整气隙；
(2)有断线修复或更换磁轭；
(3)不正常则更换整流器；
(4)重新拧牢；
(5)拆开后,清除表面异物2 刹车不灵刹不牢 (1)摩擦片磨损，工作气隙加大，力矩下降；
(2)摩擦片损坏；
(3)负载惯量太大，超过制动力矩(1)、重新调整气隙（δ）；
(2)、更换新的摩擦盘；
(3)、重新选电机型号。3 电机发热 (1)负载过重，超过铭牌规定电流；
(2)使用变频器电源，在低频段使用时间过长；
(3)电机进风处和风叶上是否有棉絮、纱丝和纸屑等杂物堵死冷却风源；
(4)检查电源和电机有否缺相。(1)把负荷降小，控制在额定负载内，或重新考虑电机选型；
(2)外装附加风机；
(3)清除电机进风处和风叶上棉絮等杂物；
(4)给予修复。4 手动释放后，转轴转不动 (1)气隙不均匀，衔铁、制动盘和电磁铁已卡死；
(2)摩擦盘被（齿轮箱流过来的或其它地方的）油粘住了；
(3)制动器长期不使用,电机端盖平面摩擦片锈牢。(1)重新调节气隙；
(2)拆开取下摩擦盘，擦干后再组装；
(3)拆开后,清除锈斑,重新组装,即能正常工作。 -
文件名 大小 上传日期 详细 YEJ系列电磁制动三相异步电动机 867KB 2021/3/10 点击下载 操作视频 100M 2021/3/10 点击下载
